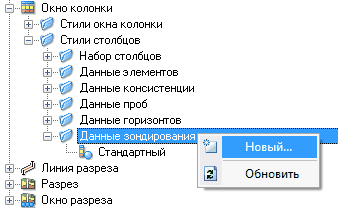

Для добавления нового стиля столбца графика зондирования данных горизонтов следует выбрать пункт Новый… из контекстного меню Данные зондирования:

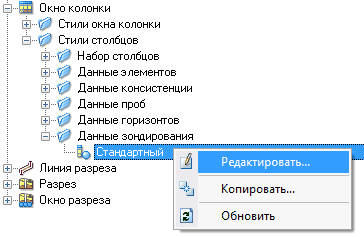

Для редактирования стиля данных зондирования следует выбрать пункт Редактировать… из контекстного меню данных зондирования:



Диалоговое окно стиля столбца данных зондирования состоит из четырех вкладок – Информация, Колонка, Сетка, Отображение:

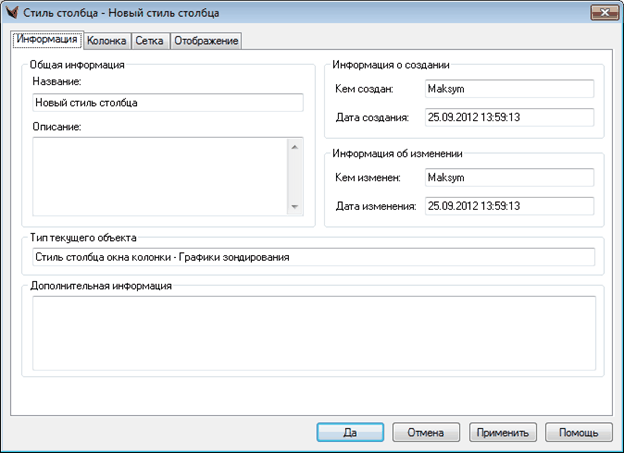

На вкладке Информация следует задать:

• Название,

• Описание,

• Дополнительную информацию.

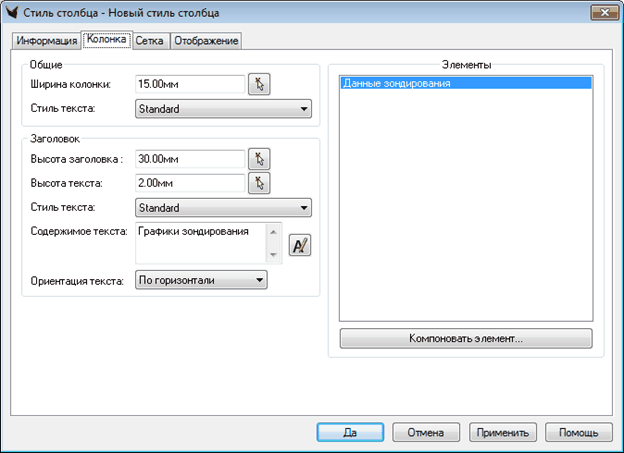

На вкладке Колонка следует задать:

• Общие параметры:

• Ширину,

• Стиль текста.

• Параметры заголовка:

• Высоту заголовка,

• Высоту текста,

• Стиль текста,

• Содержимое текста,

• Ориентацию текста.

• Подпись для графиков зондирования.

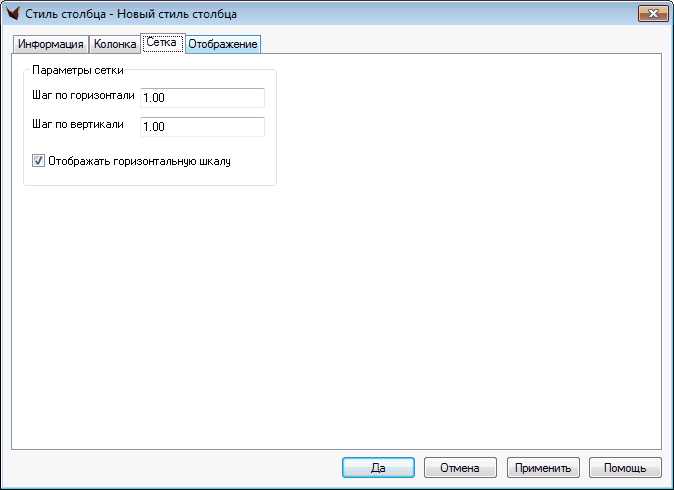

На вкладке Сетка следует задать параметры условного знака:

• Шаг по горизонтали,

• Шаг по вертикали,

• Отображение шкалы.

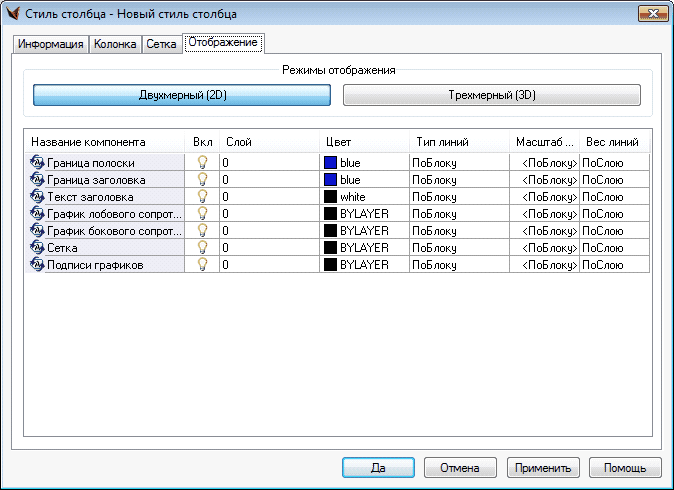

На вкладке Отображение следует задать параметры отображения для:

• Границы полоски,

• Границы заголовка,

• Текста заголовка,

• Графика лобового сопротивления,

• Графика бокового сопротивления,

• Сетки,

• Подписи горизонта.



Для каждого параметра следует задать:

• слой,

• цвет,

• тип линий,

• масштаб и вес линий.
