Наборы полосок используются для управления группой стилей полосок, которые нужно применить к другим окнам профиля.

Полоски можно помещать сверху или снизу вдоль сетки окна профиля, чтобы подписывать разнообразные линии профиля данными пикетов и отметок, точками вертикальной или горизонтальной геометрии. Можно сгруппировать набор наиболее используемых полос данных в набор полос, который можно применять к окну профиля как одну коллекцию.

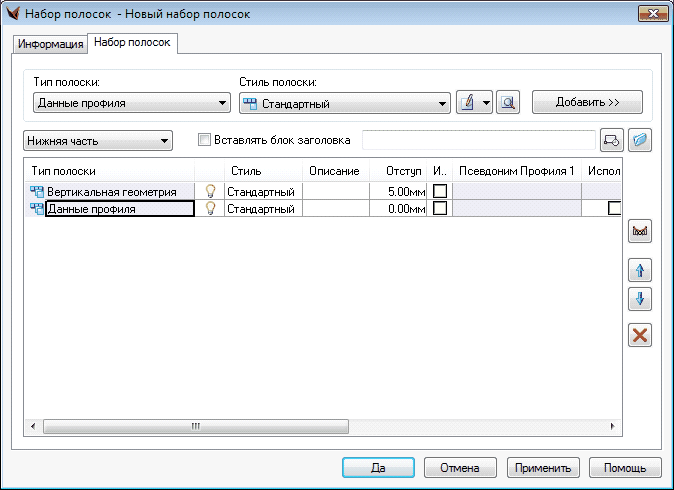

К набору полосок окна профиля можно получить доступ из Проводника чертежа, закладка Установки, ветка Окна профиля > Набор полосок.

Кроме того, на создание и редактирование набора полосок можно выйти из окна Свойства окна профиля.

Информация в столбцах:

• тип полоски,

• стиль,

• описание,

• отступ (от предыдущей),

• подчистка,

• пикетажные данные,

• флажок – Использовать ли первый псевдоним (если нет, это имя конкретного профиля),

• первый псевдоним,

• флажок – Использовать ли первый псевдоним (если нет, это имя конкретного профиля),

• второй псевдоним.

===================

Как изменить названия полосок в штампе окна профиля?

В наборе полосок есть ссылка на блок, в котором всё это и прописано.

Отредактируйте блок средствами платформы.

По умолчанию они лежат в каталоге «"c:\ProgramData\CSoft\GeoniCS\ТРАССЫ\Подпрофильные таблицы"»
