Элементы конструкции – это:

•точки,

•звенья (точки, соединенные отрезком),

•фигуры (замкнутые звенья).

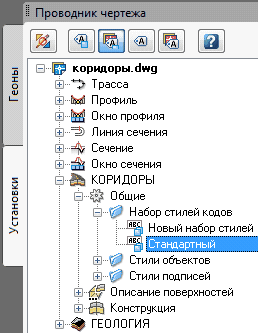

Каждая точка, звено или фигура могут иметь один код или несколько кодов. Уникальность кодов необязательна. Внешний вид поперечника оформляется согласно коду. Раскрываем в Проводнике чертежа на вкладке Установки  вершину Коридоры и выбираем Набор стилей кодов.

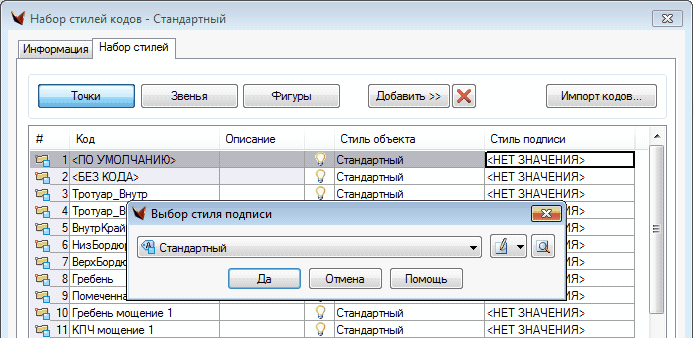

Выводится диалоговое окно

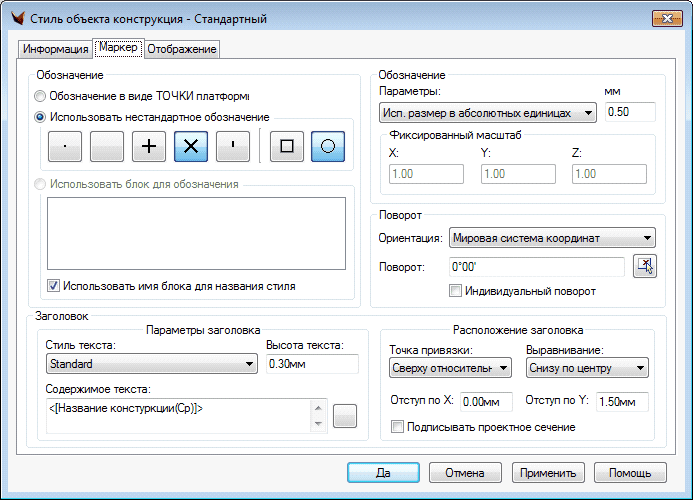

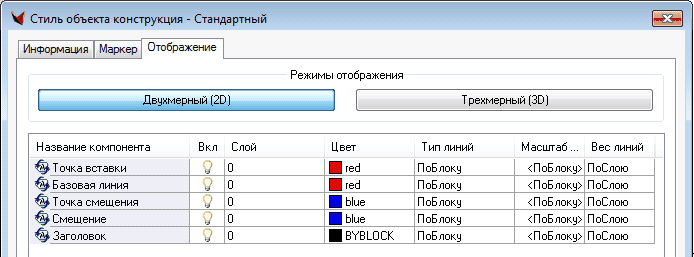

В диалоге можно добавлять нужные коды. Для добавленного кода определяются название, стиль объекта и стиль подписи.

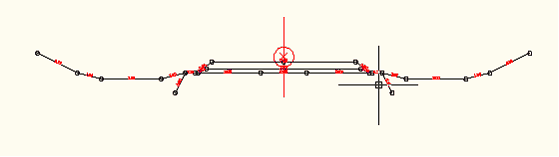

На чертеже оформление выполнено согласно заданному стилю

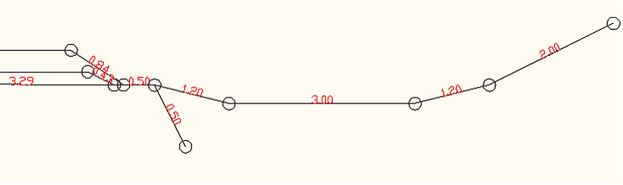

Каждое звено подписано своей длиной.

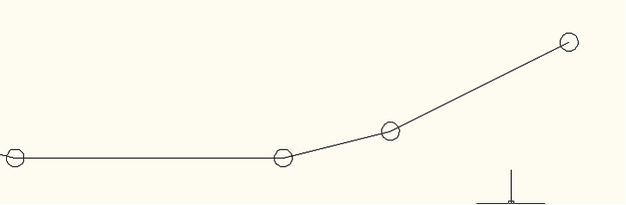

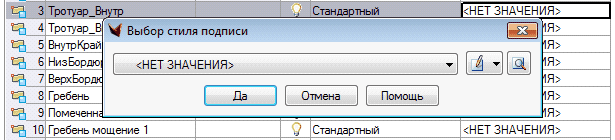

При изменении стиля подписи на «НЕТ ЗНАЧЕНИЯ» – звенья не подписаны.
