ГЕОМОДЕЛЬ (колонка, разрез) > Геоны (объекты геомодели) > Геологические линии разреза > Окно разреза

Для добавления нового окна разреза следует:

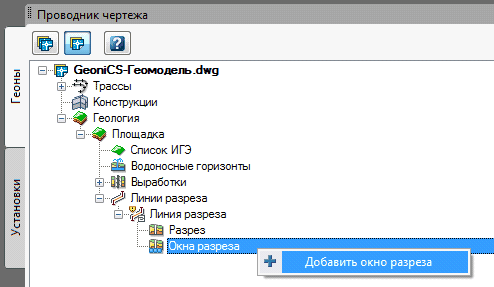

·выбрать пункт контекстного меню Добавить окно разреза в контекстном меню Окна разреза

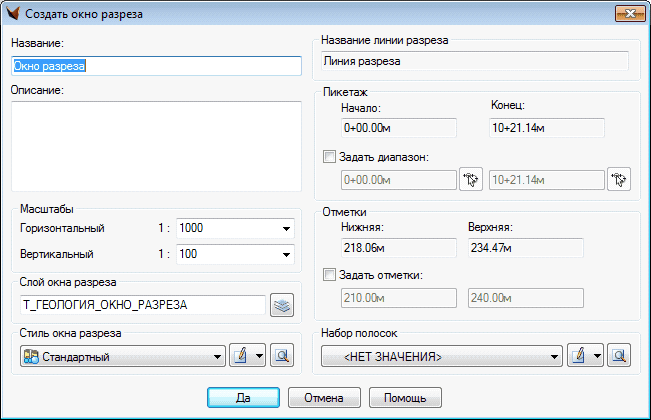

После этого отобразится диалог настройки Окна разреза:

·Название,

·Описание,

·Горизонтальный масштаб,

·Вертикальный масштаб,

·Слой,

·Стиль,

·Параметры пикетажа,

·Отметки,

·Набор полосок.

После ввода данных нужно нажать кнопку Да и указать точку в чертеже.

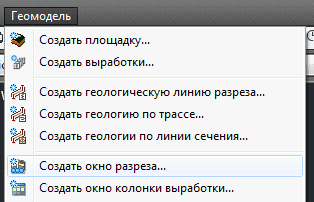

Также добавить окно разреза можно из меню Геомодель, выбрав пункт Создать окно разреза…:

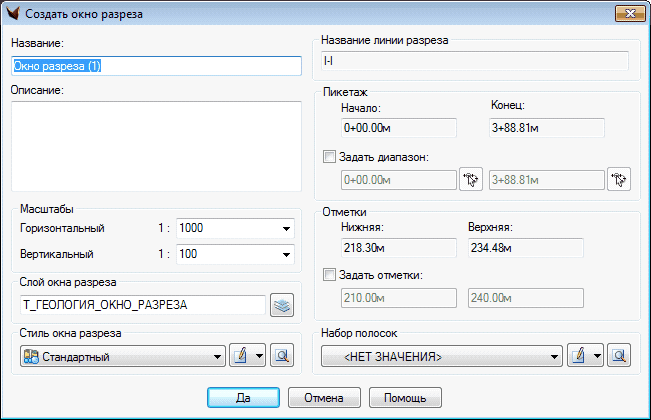

Далее выбрать линию разреза в чертеже и настроить свойства окна разреза в появившемся окне:

После нажатия на кнопку Да нужно указать точку вставки окна разреза в чертеж.
