<< Оглавление >> Разбивка сетки контуров (квадратов) в плане |

|

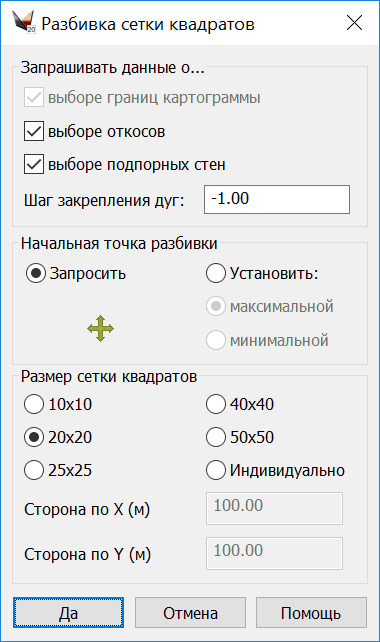

Пункт меню позволяет разбить сетку квадратов, в общем случае – контуров.
Сетка квадратов разбивается в текущей ПСК (в частности, заданной при создании стройсетки).
Величина смешения: начальное значение берется из Установки структурных линий
При этом изменение значения НЕ влияет на Величину смешения СЛ в Установках.
Может быть только положительное значение.
Если не включен следующий флажок, смещение идет от указанной СЛ вправо и влево на это значение.
СЛ разрыва, если следующий флажок не включен, обрабатывается так же: вправо и влево.
Если флажок «Брать величину и сторону смещения из СЛ разрыва» включен, то величина и сторона смешения берутся из СЛ разрыва (либо влево, либо вправо).
Шаг закрепления дуг:
0 - не расставлять на дугах дополнительных точек,
положительное значение - шаг разбиения дуг (добавления точек),
отрицательное значение - точки расставляются таким образом, чтобы расстояние от хорды до дуги было <= этого значения.
–––––––––––––
Как задать угол поворота картограммы?
Разбивка сетки квадратов осуществляется в текущей ПСК, соответственно нужно предварительно создать необходимую ПСК и затем осуществлять разбивку.
