Экспорт в формат IFC
|
<< Оглавление >> Экспорт в формат IFC |

|
В работе!

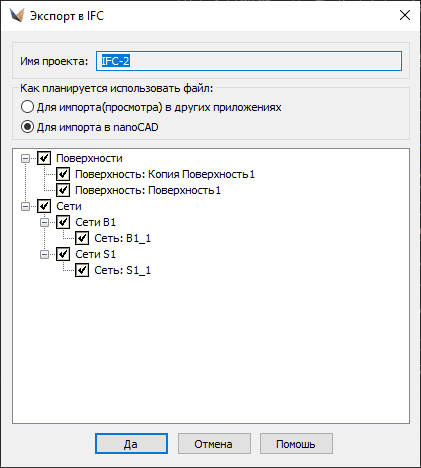

В диалоге
нужно выбрать из Проекта необходимые объекты для экспорта.
По поверхностям можно также экспортировать статистику и дополнительную информацию. См. Проводник проекта (ветвь Поверхности)
Размерность при экспорте:
•для GeoniCS по-умолчанию метры (нормально читает координаты во всех вьюверах),
•для nanoCAD GeoniCS – миллиметры (во всех вьюверах результаты в 1000 раз меньше, зато при вставке в Нанокад - нормально.
Далее указывается файл с расширением *.ifc.
В существующий файл можно добавить новые данные.
В файле сохраняются выбранные объекты и ряд их основных свойств (например, для сетей, их вершин и сегментов).
В файл также экспортируются приписанные к объекту дополнительные свойства из Семантики и Объектных данных. Экспортируются только те свойства, у которых включен флажок «Экспорт в IFC» (см. Реестр семантических показателей).

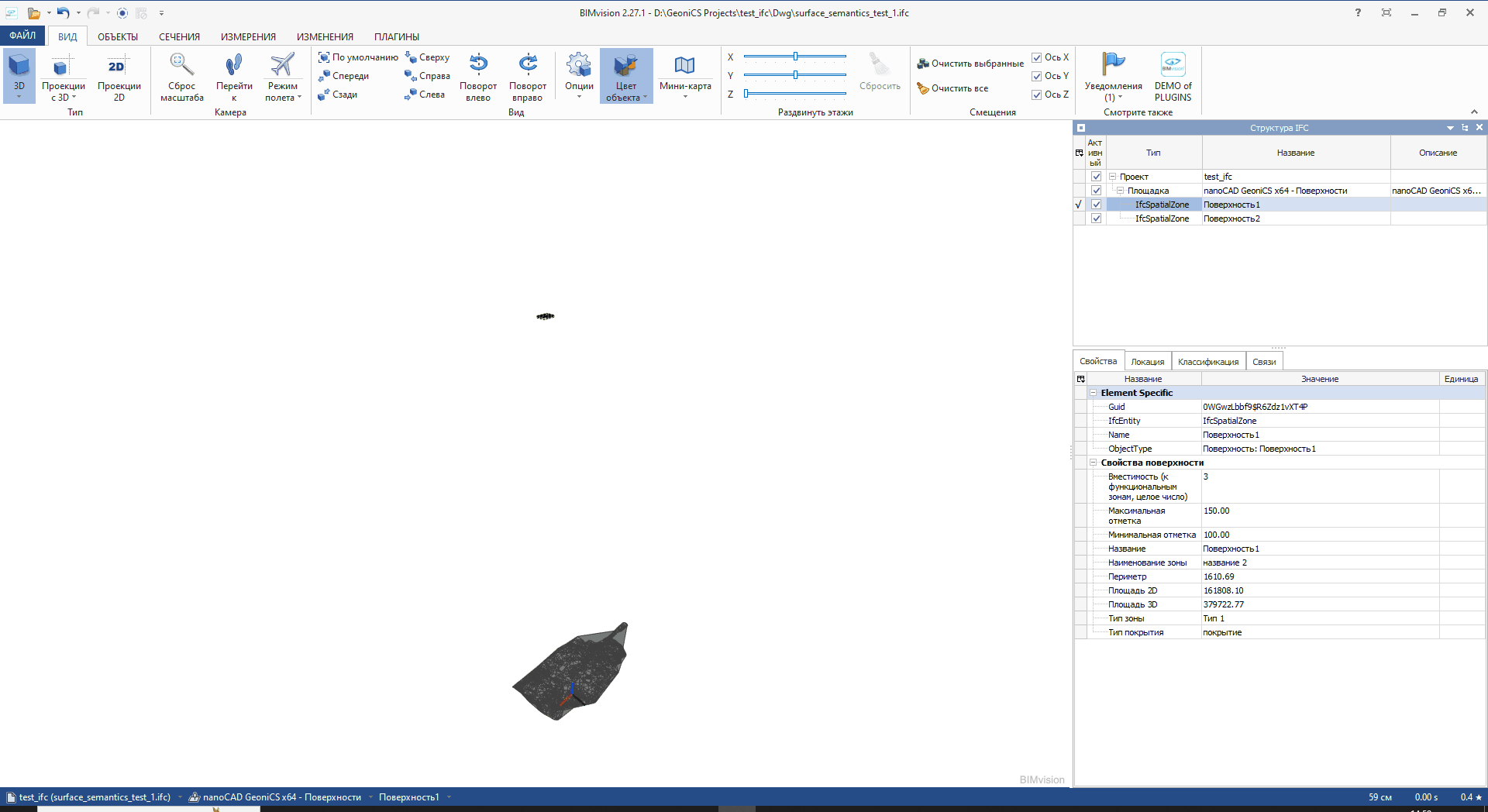

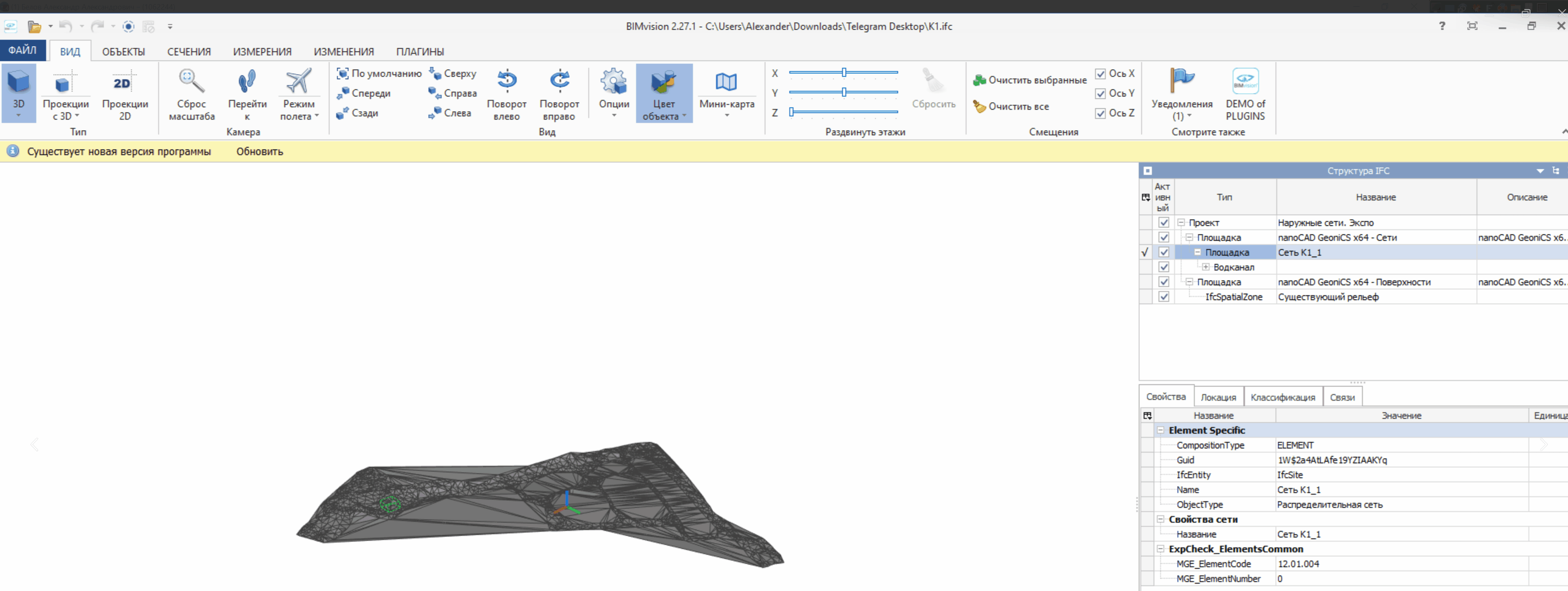

Эти файлы можно просматривать с помощью соответствующего просмотрщика.

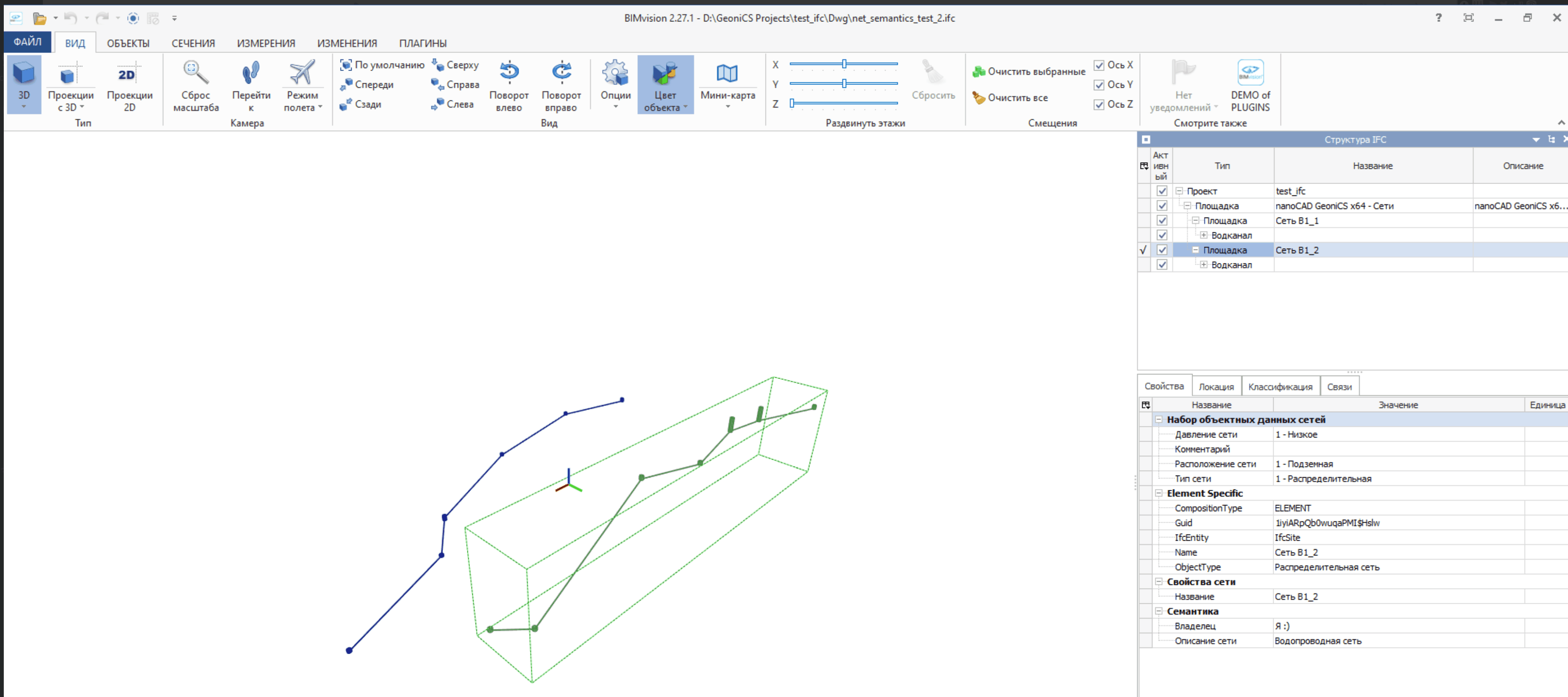

Для сетей можно экспортировать свянную с ними Семантику и Объектные данные.
При этом можно указать, какие именно показатели подлежат экспорту.

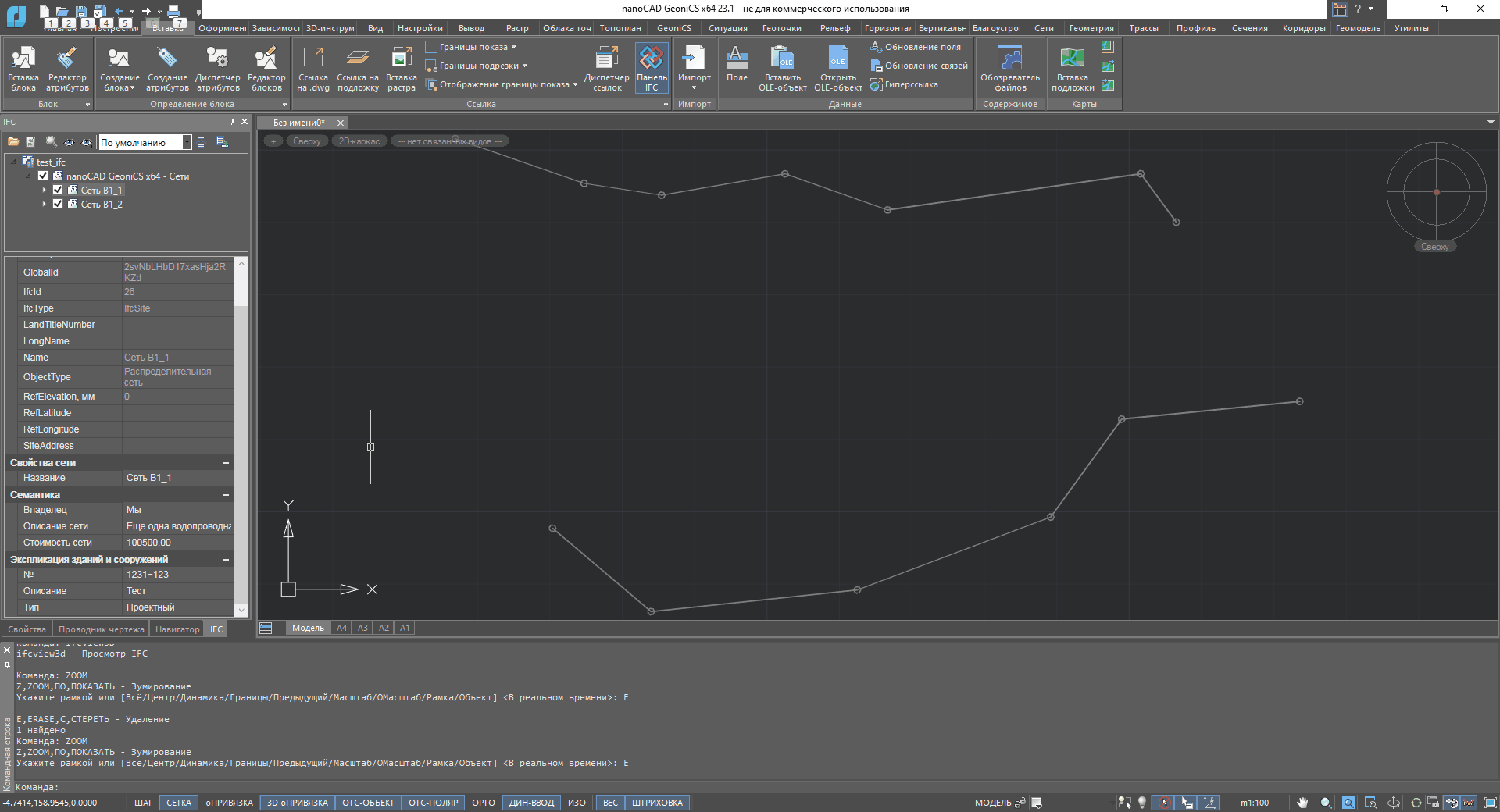

Объектные данные в Свойствах:

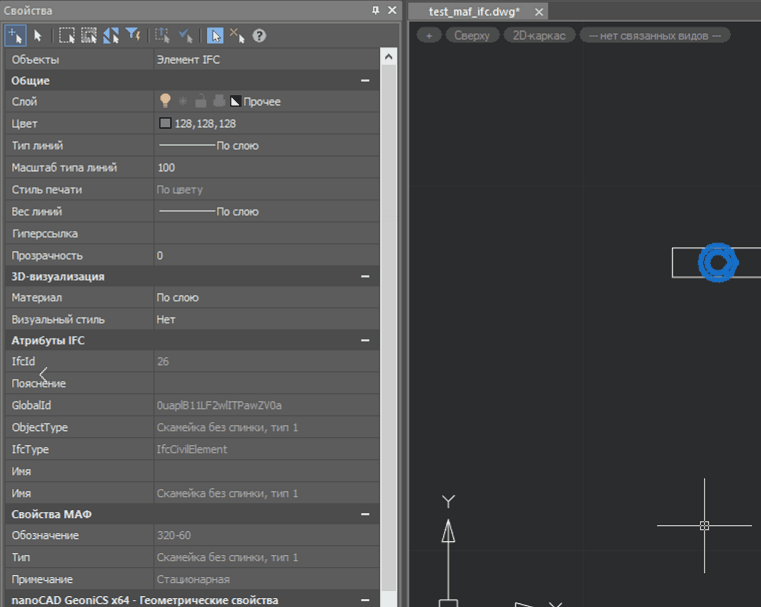

В IFC можно экспортировать малые архитектурные формы (МАФ) в виде окружностей, но со свойствами и семантикой.
В nanoCAD GeoniCS, если не так инсталлировали в сетях с доменами, не запускается экспорт в ifc и в консоли пишет "Неизвестная команда". Также, если вызвать топоредактор или редактор геодерева, - в консоли тоже пишет, что это неизвестная команда. То же с редактором БД сетей. Если загрузилась нормально - при запуске редактора он должен запуститься. Иначе запустится старый вариант редактора БД.
1. Поверхности выводятся из GeoniCS с типом IFCSPATIALZONE. Данный тип не предназначен для моделирования рельефа. Более корректно использовать IfcCivilElement, а ещё лучше - позволить назначать пользовательский тип (т.к. у каждой экспертизы свои требования)
2. Поверхности выводятся не привязанными к проекту и площадке. В этом легко убедиться, открыв модель через Open IFC Viewer. При этом и подгрузка в други программы (например, на Archicad) невозможна.
По возможности, было бы хорошо сделать выбор типа IFC для каждого типа (Например, как это сделано в Ренге или Ревите) и обязательно нужно выстраивать иерархию, т.е. привязывать элемены к проекту/площадке.
На момент, когда это писалось, не было конкретных правил/условий что оно должно быть привязано...

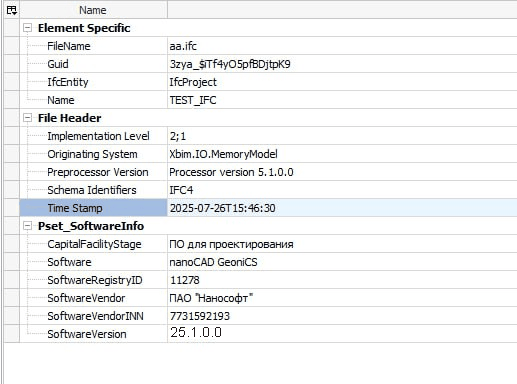

CapitalFacilityStage ПО для проектирования
Software GeoniCS
SoftwareRegustrylD 11278
SoftwareVendor АО "Сисофт Девелопмент"
SoftwareVendor INN 7722570620
SoftwareVersion 26.0.0.0
Вьюверы IFC: https://bim.ispras.ru/verify-ifc
