Подписывание красных горизонталей (а также Опорных горизонталей) производится несколько иначе, чем черных. По СНиП полностью только отметки, кратные 0.5 м, а остальные одной двузначной цифрой, равной сантиметрам.

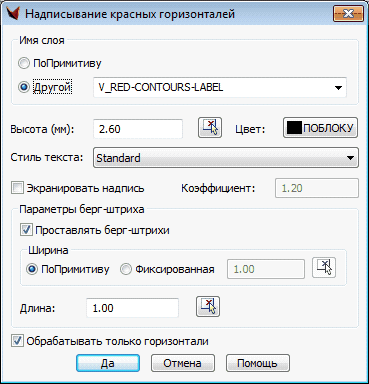

Параметр Коэффициент идентичен параметру «Коэффициент перекрытия» у примитива МТЕКСТ – «Задание полей для непрозрачного фона текста». Значение привязывается к высоте текста. Коэффициент, равный единице, означает, что размер непрозрачного фона точно соответствует размеру объекта многострочного текста. Если коэффициент равен 1.5, то фон выступает за пределы текста на половину его высоты». Значение в диапазоне от 1.0 до 5.0. По умолчанию равно 1.2.
Параметр "Обрабатывать только горизонтали": если включен – обрабатываются только горизонтали GeoniCS, иначе и другие полилинии.
Программа подписывания не понимает, где у горизонталей склон, т.к. каждая отдельно взятая горизонталь не знает о наличии другой. Ориентирование штрихов зависит от направления горизонтали. Можем дополнительно запрашивать у пользователя, куда ориентировать подписывание – по ходу горизонтали или против хода. Еще есть команда инвертирования направления контура, она вполне решит ситуацию.
Как изменить расстояние между красной горизонталью и соответствующей надписью? В настройках через меню не нашел. Наверное, в файлах настройки... Когда горизонтали близко одна к другой, приходится придвигать надписи (сотни) к соответствующей горизонтали вручную.
Ответ: В папке проекта в папке "Srf" есть файл "Surfaces.ini". В нем есть переменная dRedCntLblShift (отступ текста от горизонтали), она равна 1.0. Закройте проект, измените эту переменную в редакторе, откройте проект.
В программе масштаб будет учтен, т. е. если установить 0.5,то для масштаба 1:500 это будет 1.
