<< Оглавление >> Навигация:  ТРАССЫ (геометрия, план, профиль) > Профиль > Пикетажные данные > Привязка данных к вершинам и поле стиля

фильм

Семантические данные можно привязать к вершинам профиля.  Стиль пикетажных данных можно брать из самой строки пикетажных данных.

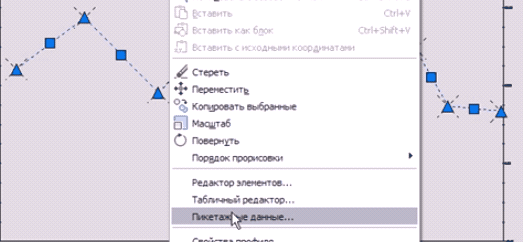

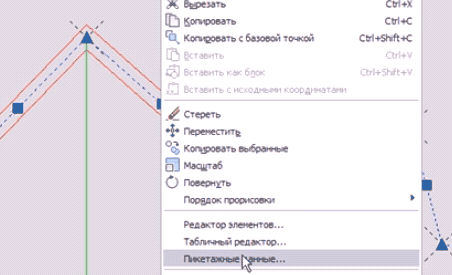

Выбираем в контекстном меню профиля пункт «Пикетажные данные»

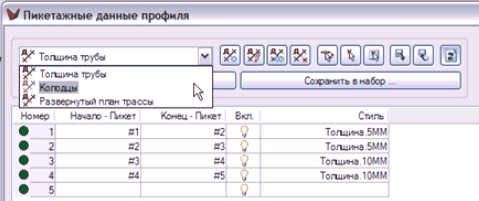

Имеются пикетажные данные по колодцам, толщине труб и по развернутому плану трассы.

В таблице номера вершин указаны со значком #. Это диапазонные пикетажные данные.

#L означает последнюю вершину.

В столбце Стиль содержится название стиля подписи данной строки пикетажных данных

Выполним компоновку стилей подписей пикетажных данных

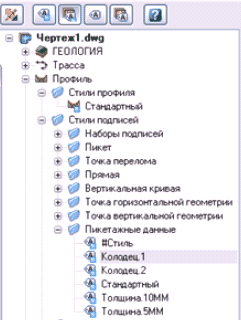

Создан динамический стиль #Стиль

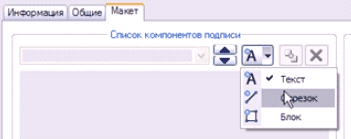

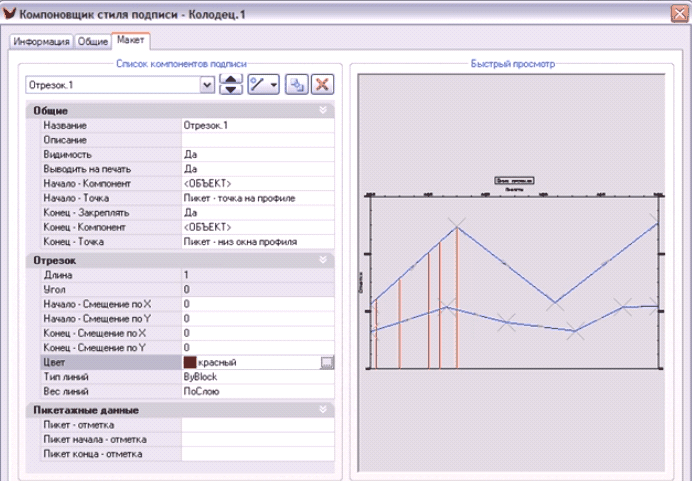

Для стиля «Колодец  1» в компоновщике добавим отрезок

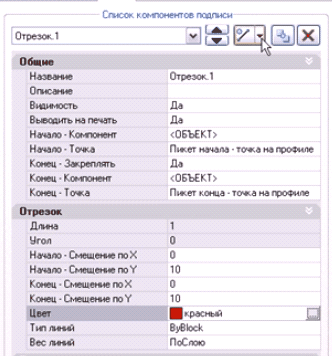

Зададим начальную,  конечную точку и цвет

Для стиля Колодец 2 изменим только цвет

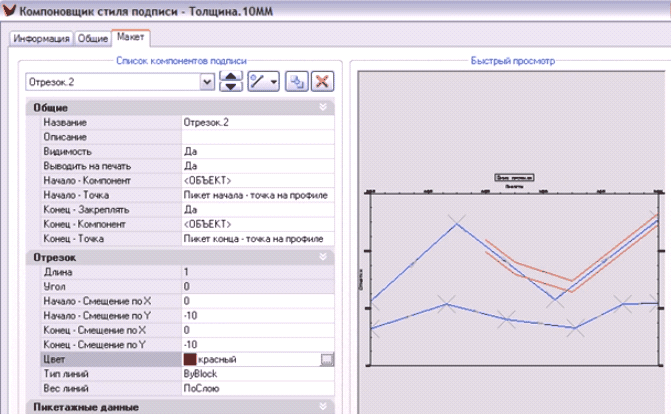

Стиль  «Толщина 10 ММ»

Добавляем Отрезок 1

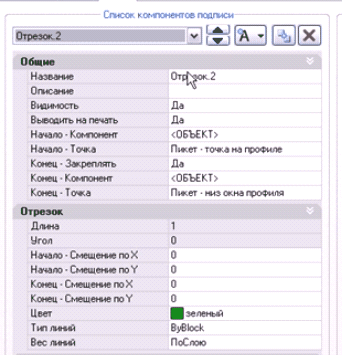

Добавляем Отрезок 2.

Выбираем такие же привязки и задаем смещения

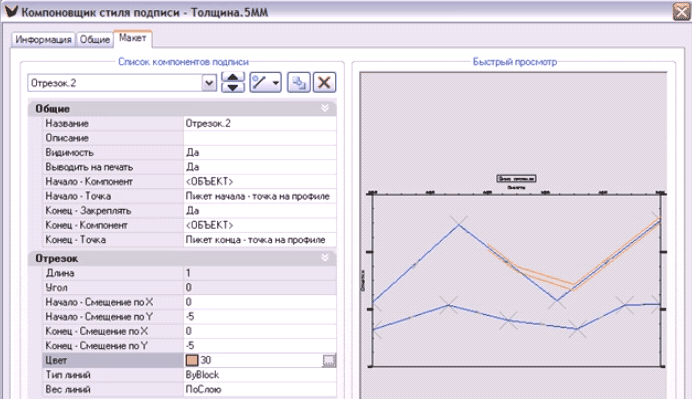

Скомпонуем стиль толщина 5 ММ.

Добавляем отрезки. Устанавливаем точки привязки и смещения

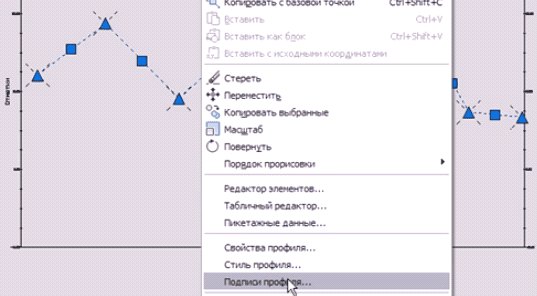

Выполним подписывание профиля с помощью пикетажных данных

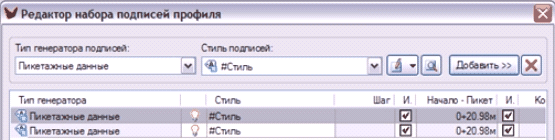

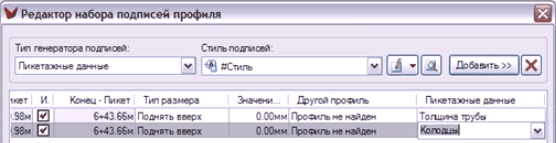

Тип генератора подписи – Пикетажные данные

Стиль подписи – динамический #Стиль

Добавим данные

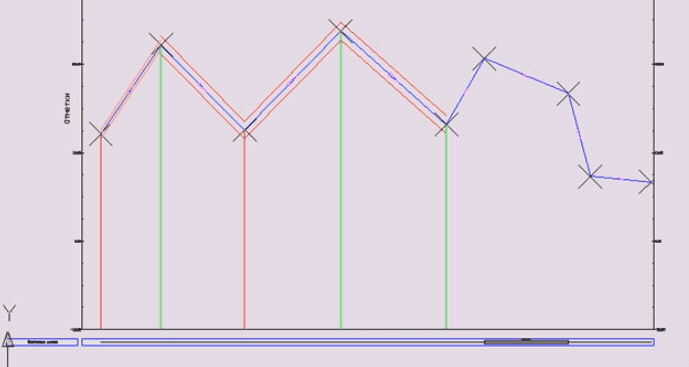

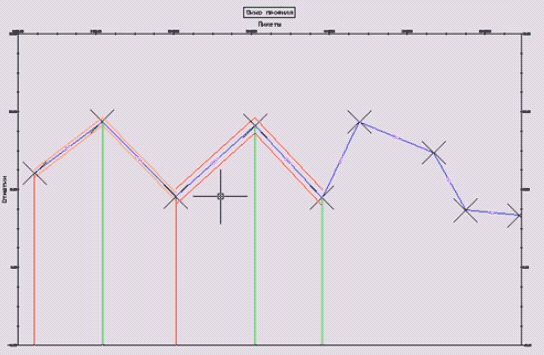

Видим подписанный профиль

Возможность привязки данных к номерам вершин и возможность динамически брать стиль применима и к полоскам. Это позовляет решить развернутый план трассы.

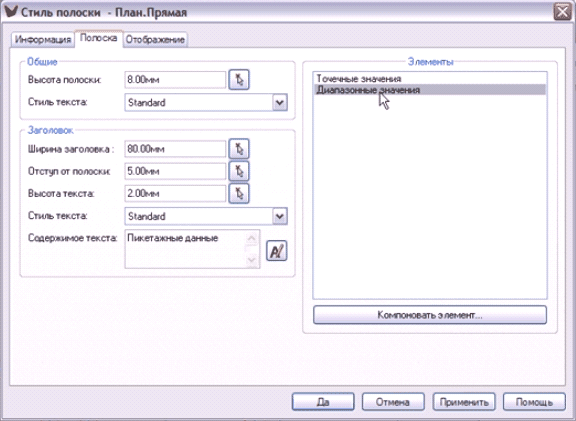

Скомпонуем стиль «План. Прямая»

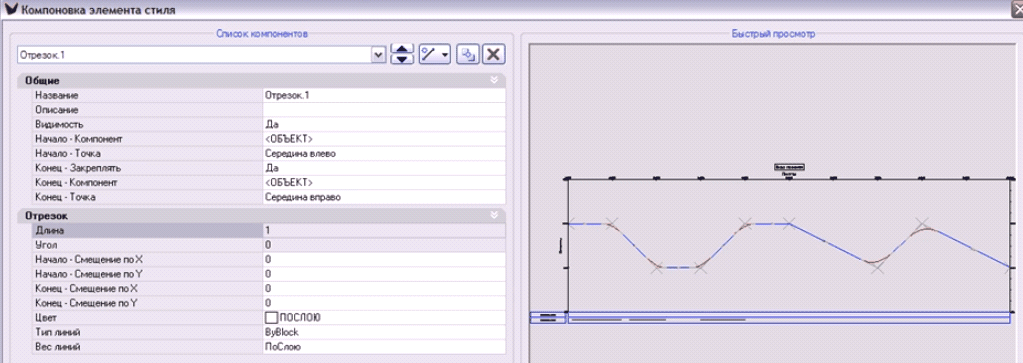

В компоновщике добавляем отрезок, задаем начальную и конечную точку

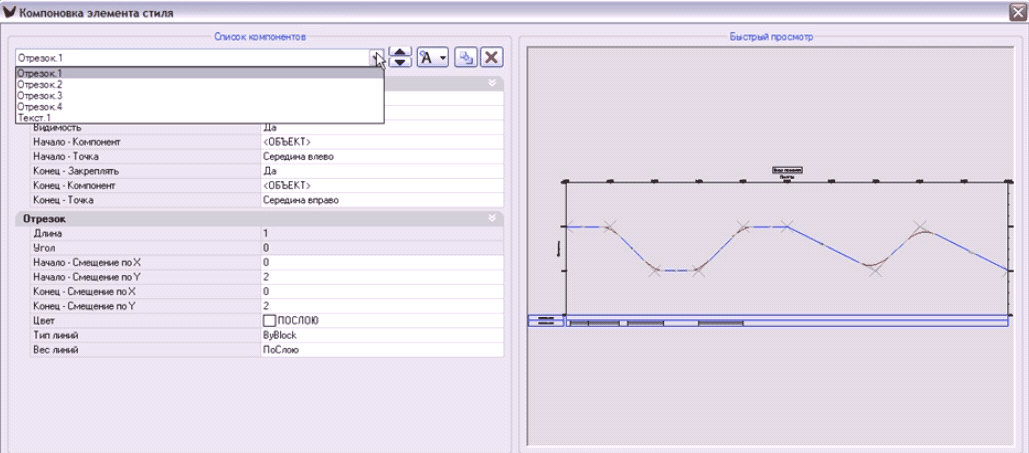

Для стиля «План. Футляр» добавим 4 отрезка и текст

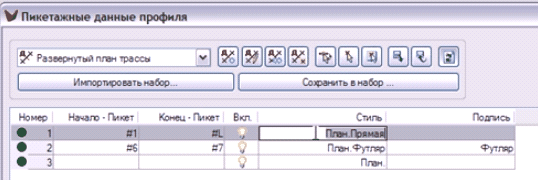

Рассмотрим пикетажные данные Развернутый план трассы

Видно, что с первой вершины и до конца профиля идет прямая со стилем «План. Прямая».

Между шестой и седьмой вершинами идет футляр

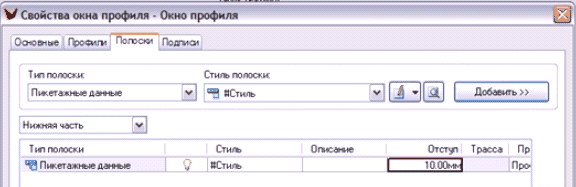

В свойствах окна профиля, на вкладке Полоски выбираем тип полоски Пикетажные данные. Устанавливаем динамический стиль

А для пикетажных данных – Развернутый план трассы

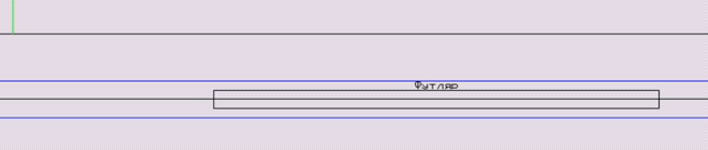

Всё отрисовалось в одну полоску
