Вставить линии сечения из Проводника проекта можно тремя способами:

•Вставить все линии,

•Вставить выбранные линии,

•Вставить одну линию.

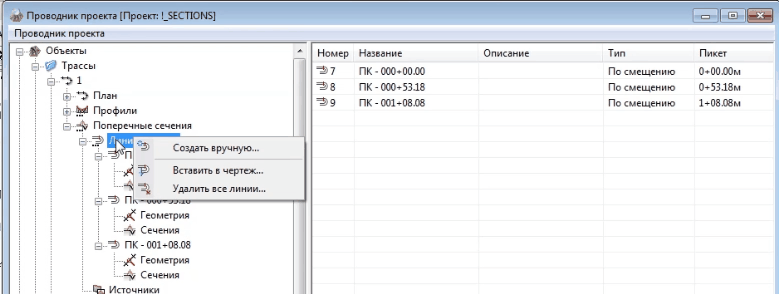

Чтобы вставить все линии нужно открыть в Проводнике проекта ветку Поперечные сечения и выбрать Линии сечения, а из контекстного меню функцию «Вставить все линии».





В окно вставки попадают все линии сечения, и после подтверждения они будут вставлены в чертеж.

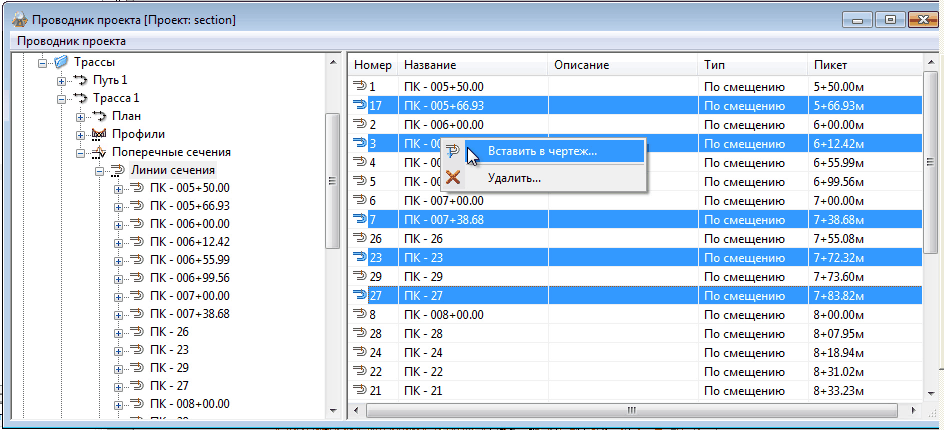

Для вставки выбранных линий следует в Проводнике проекта открыть ветку Линии сечения и указать нужные линии из списка справа, затем из контекстного меню для любой выбранной линии вызвать команду Вставить в чертеж.

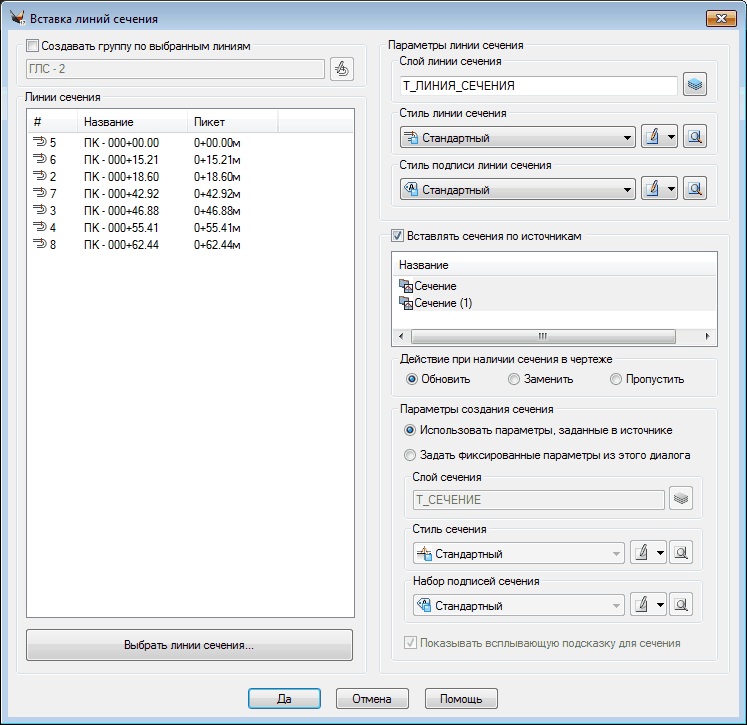

Выбранные линии сечения попадают в список линий сечения для вставки.



Для вставки одной линии сечения необходимо выбрать ее в списке из Проводника проекта ветки Линии сечения. Из контекстного меню выбранной линии сечения вызвать команду



После подтверждения выбора линии сечения будут вставлены в чертеж.
