В Нанокаде для подписей, у которых  угол наклона 0, не выводятся на печать тексты подписей Геоники.

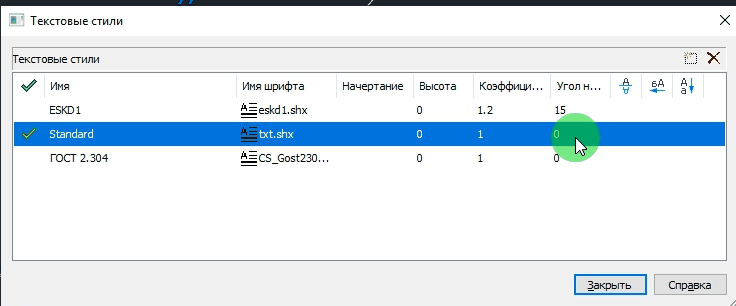

Чтобы исправить ситуацию, нужно вызвать диалог стилей текста _ST

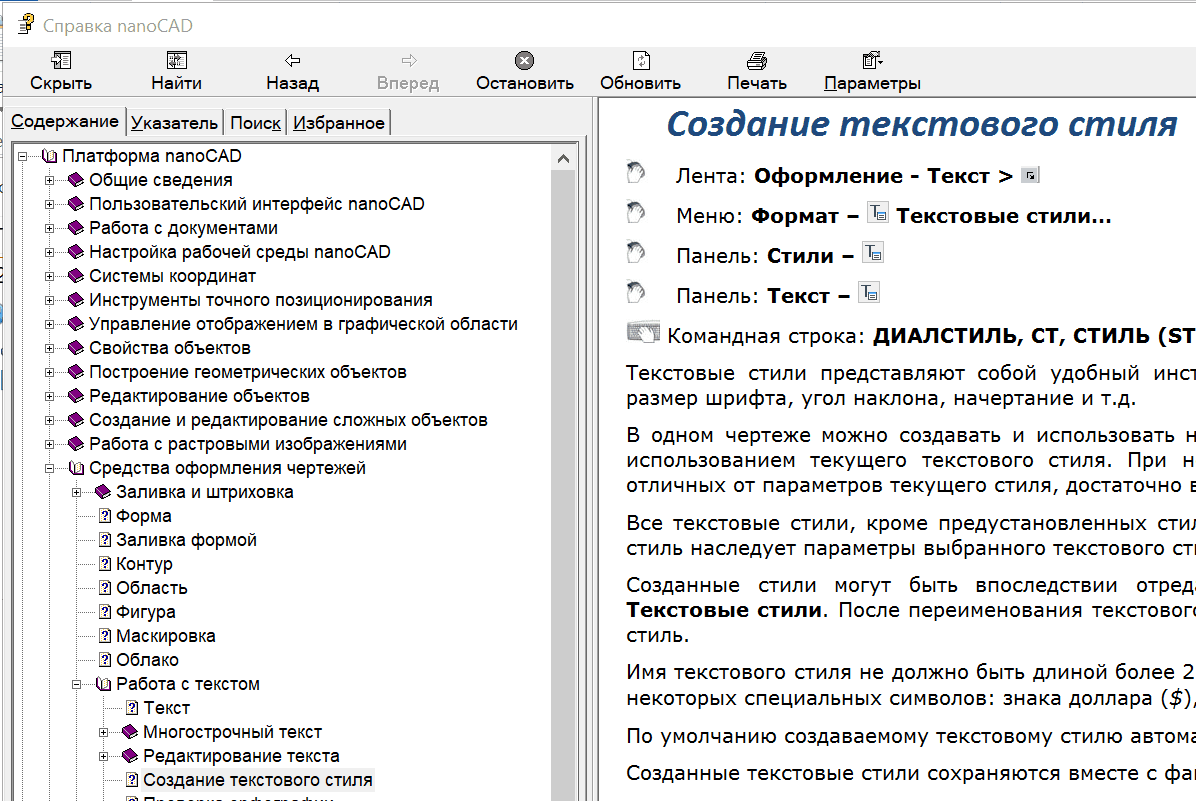

(см

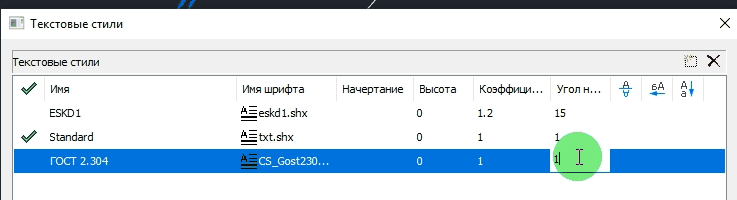

и изменить угол наклона с 0 на 1



При этом печататьв pdf  объекты с подписями

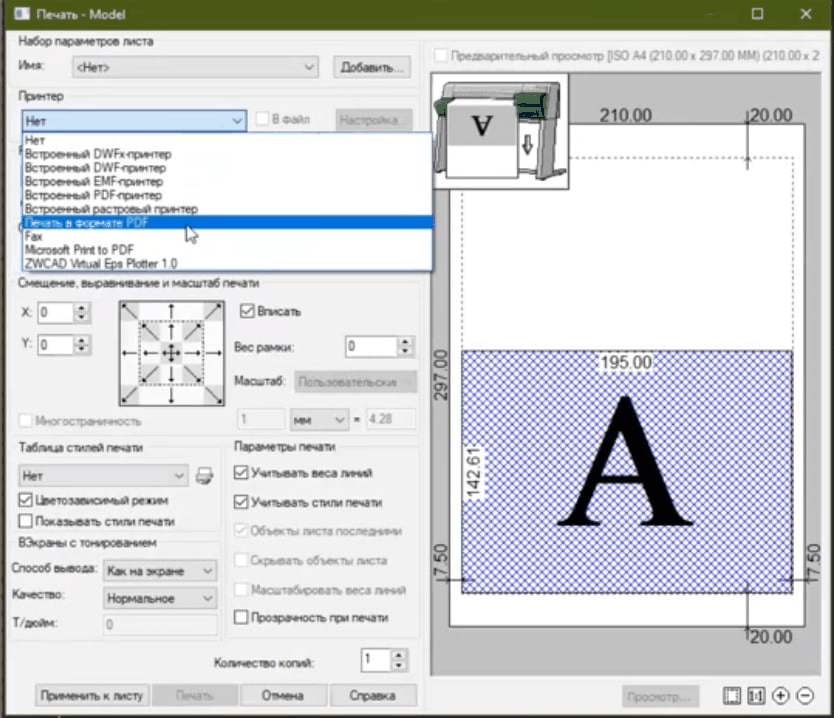

не так:  Печать в формате PDF и не Microsoft print to pdf.

Это ОШИБКА В ПЛАТФОРМЕ. Подали замечание.

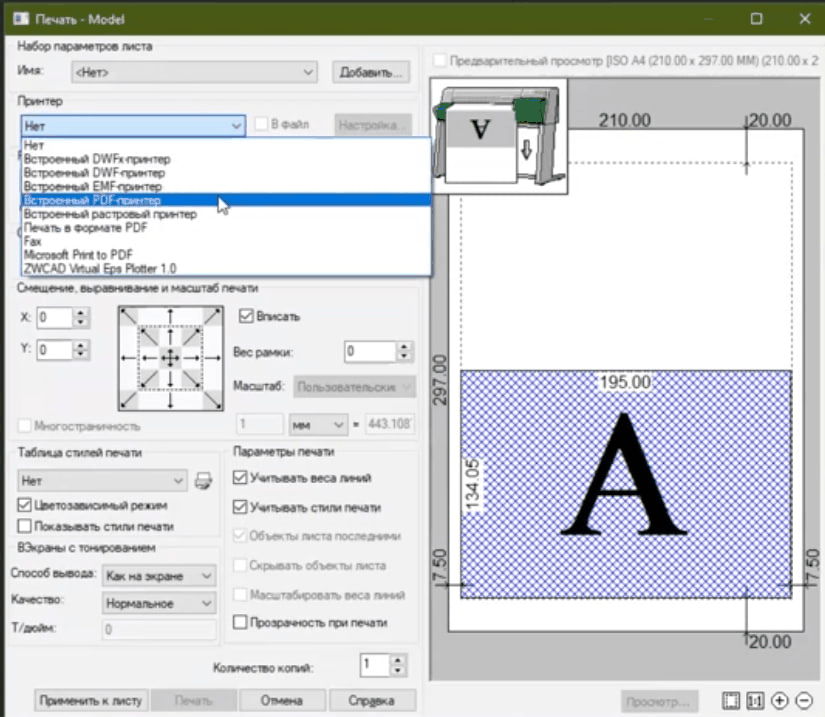

А так: Встроенный PDF принтер.





Кроме того, можно Преобразование геонов в изображение  – и тогда печатать как угодно.
