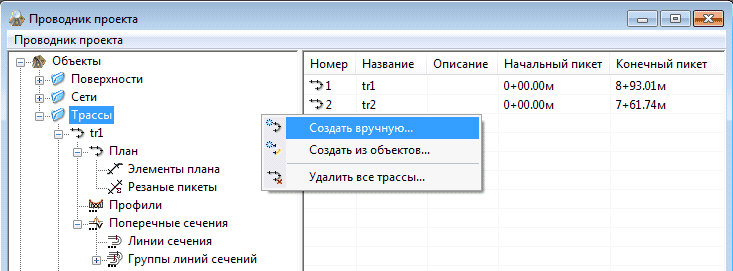

Можно создать папки трасс, в т. ч. несколько уровней.
Папки сортируются по алфавиту.
Трассы по одной можно перетаскивать между папками:
Внутри папки они сортируются по алфавиту.
Папки можно переименовывать и перемещать
Также можно удалить папку со всем содержимым.
Можно вставить трассы папки в чертеж:
Трассы Проекта и их установки отображаются в специальной ветви Проводника Проекта GeoniCS.

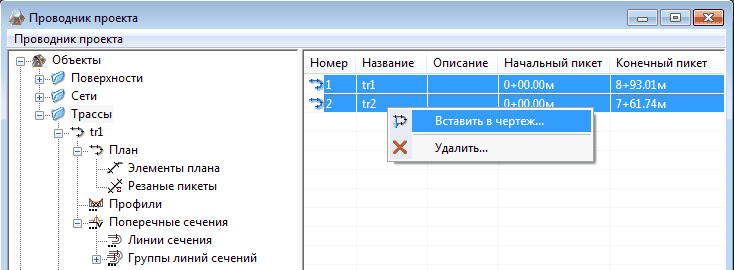

В проводнике проекта для списка трасс имеется возможность вставить в чертеж и удалить группу трасс, выбранную в списке:
Для трасс возможны операции, в т. ч. с учетом наличия папок
---------------------------------
!- После изменения чего-либо в проекте (например, через Проводник проекта) нужно выполнять команду GRE (GREGEN) или _REGENALL.

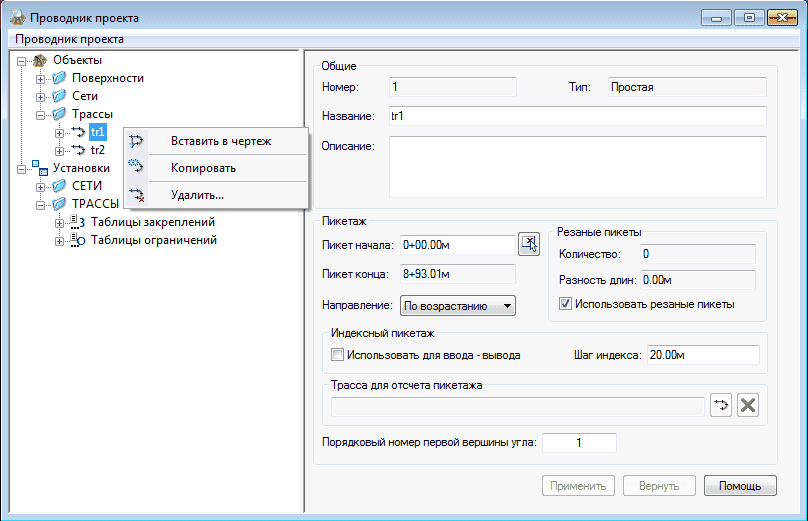

Некоторые комментарии:
Номер – номер трассы в Проекте;
Тип трассы: простая или составная;
Разность длин – сумма разности длин по явно введенным резаным пикетам (неявные не учитываются).
По умолчанию пикетаж считается с использованием резаных пикетов (флажок включен).
Бывают ситуации (особенно при проектировании железных дорог), когда пикетаж нужно считать по другой (базовой) трассе.

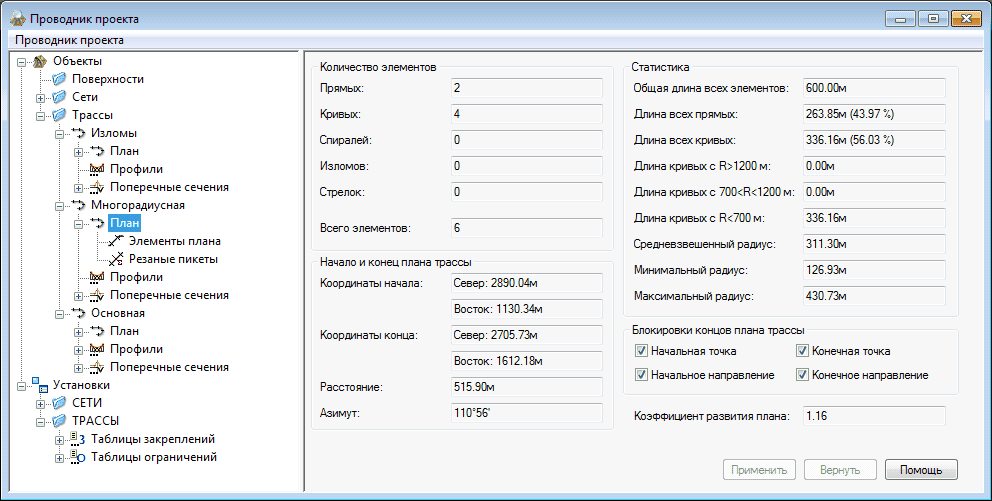

Можно заблокировать все элементы трассы и снять блокировку со всех элементов.
Коэффициент развития плана – расстояние по трассе, деленное на расстояние между начальной и конечной точками.

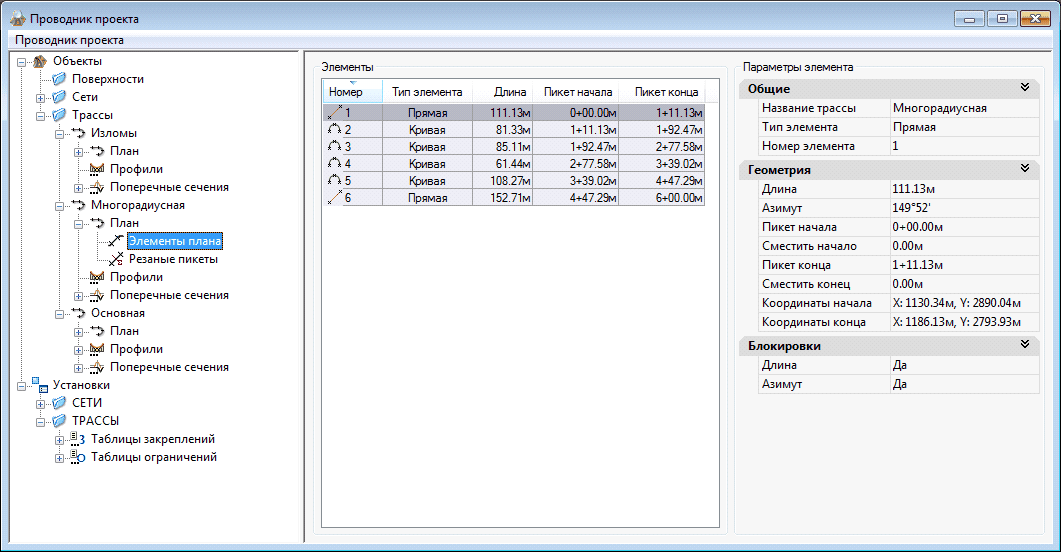

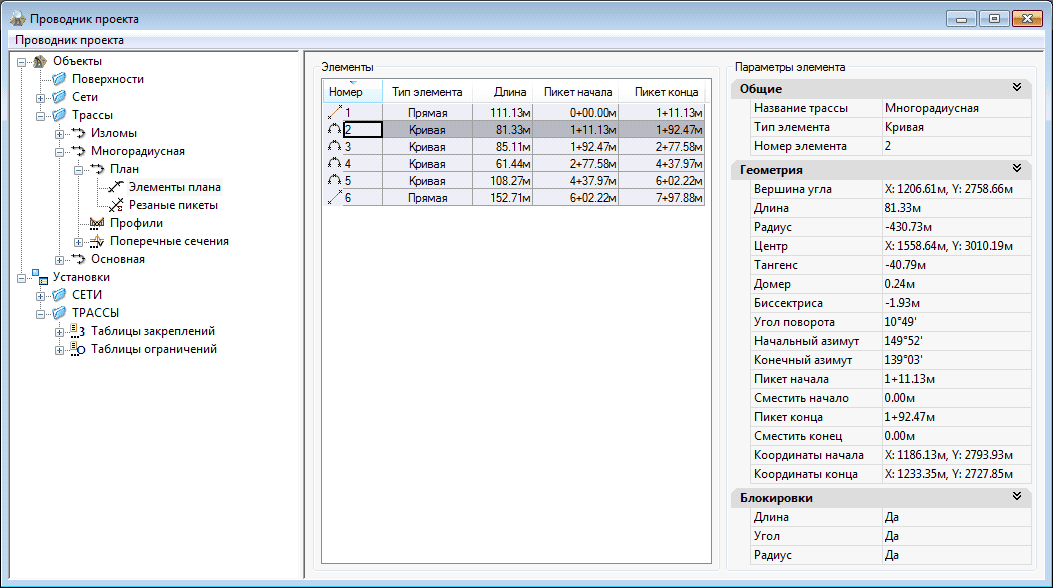

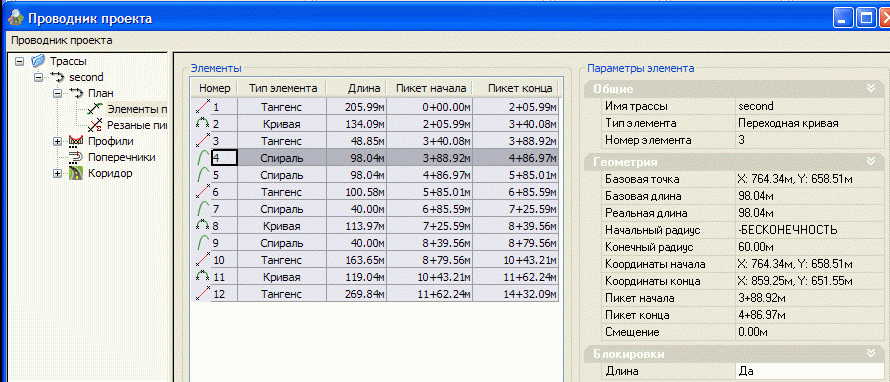

У каждого типа элемента есть свои свойства и блокировки. Отдельные элементы могут редактироваться аналогично изменению элемента.

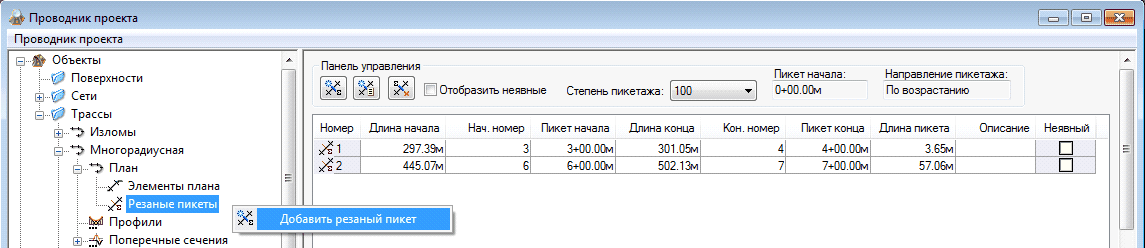

Подробнее о резаных пикетах – см.
